UV打印机的构成

小编 行业资讯 2025-07-15 52 浏览
UV打印机之所以能实现“即印即干、广材兼容、立体逼真”的打印效果，离不开各核心部件的精密配合。从墨水喷射到紫外固化，从材质承托到精准走位，每一个组成部分都承担着关键职责。本文将深入解构UV打印机的核心组成，揭秘其如何协同工作，为广告、文创等行业的视觉创作保驾护航。

核心组成一：打印系统——创意输出的“精准笔尖”

打印系统是UV打印机的核心执行单元，如同书写的“笔尖”，直接决定了打印精度、色彩还原度和图案细腻度，主要由喷头、墨盒/供墨系统、墨路控制模块三部分构成。

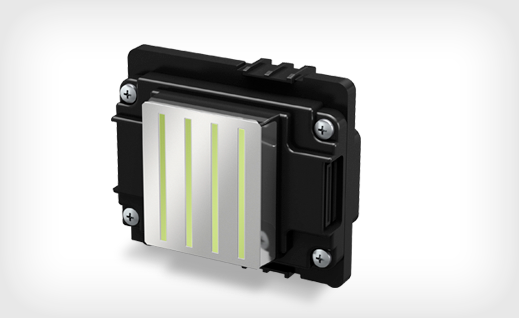

1. 喷头：打印精度的“核心心脏”

喷头是UV打印机最关键的精密部件，负责将UV墨水以微小墨滴的形式精准喷射到承印物表面。目前市场上主流的UV打印机喷头多为工业级压电式喷头，其核心优势在于墨滴控制精准（最小墨滴可达3.5pl）、喷射频率高、稳定性强，能实现高精度的灰度打印，让画面细节更细腻、色彩过渡更自然。
针对广告标识、文创等不同场景需求，喷头的配置也有所差异：制作大型户外广告标识时，常采用多喷头并行配置，提升打印速度；而定制文创产品时，则更注重单喷头的高精度，确保微小图案和文字清晰可辨。值得注意的是，喷头对UV墨水的适配性要求极高，优质的UV墨水能减少喷头堵塞风险，延长其使用寿命——这也是保障广告标识批量生产稳定性、文创产品定制合格率的关键。

2. 墨盒/供墨系统：墨水供应的“稳定后勤”

供墨系统承担着为喷头持续、稳定供应UV墨水的职责，主要由墨盒、墨泵、墨路管道、过滤器等部件组成。墨盒按颜色分类存放UV墨水，常见配置为CMYK（青、品红、黄、黑）基础色+白墨+光油，其中白墨可实现透明材质（如亚克力、玻璃）的打底打印，光油则能提升画面的立体光泽感，这两种特殊墨水的供应保障，正是UV打印机实现文创产品浮雕效果、广告标识质感升级的重要支撑。
为确保供墨稳定，系统内置的墨泵会维持恒定的供墨压力，避免因压力波动导致墨滴喷射不均；墨路中的过滤器则能过滤掉墨水中的微小杂质，防止堵塞喷头。对于广告标识制作中常用的大尺寸打印需求，部分UV打印机会配备大容量墨盒或外置墨桶，减少频繁加墨的繁琐，提升批量生产效率。

3. 墨路控制模块：精准调控的“智能大脑”

墨路控制模块通过芯片与软件协同，精准控制喷头的喷射时机、墨滴大小和喷射量，同时实时监测供墨压力、墨水余量等参数。在打印过程中，它能根据打印材质（如金属、木质、软膜）和图案精度要求，自动调整喷墨策略——比如打印文创产品的精细纹理时，控制墨滴更小、喷射频率更高；打印大型灯箱软膜时，则优化墨滴排列，提升打印速度的同时保证色彩均匀。

核心组成二：固化系统——即印即干的“关键引擎”

UV打印机之所以能突破传统打印机“等待干燥”的痛点，核心在于其专属的固化系统。该系统通过紫外光照射，让UV墨水在1-3秒内完成固化，实现“即印即干、立等可取”，这也是广告标识紧急订单、文创小批量快反需求得以实现的核心保障。固化系统主要由UV灯、灯架调节机构、冷却装置组成。

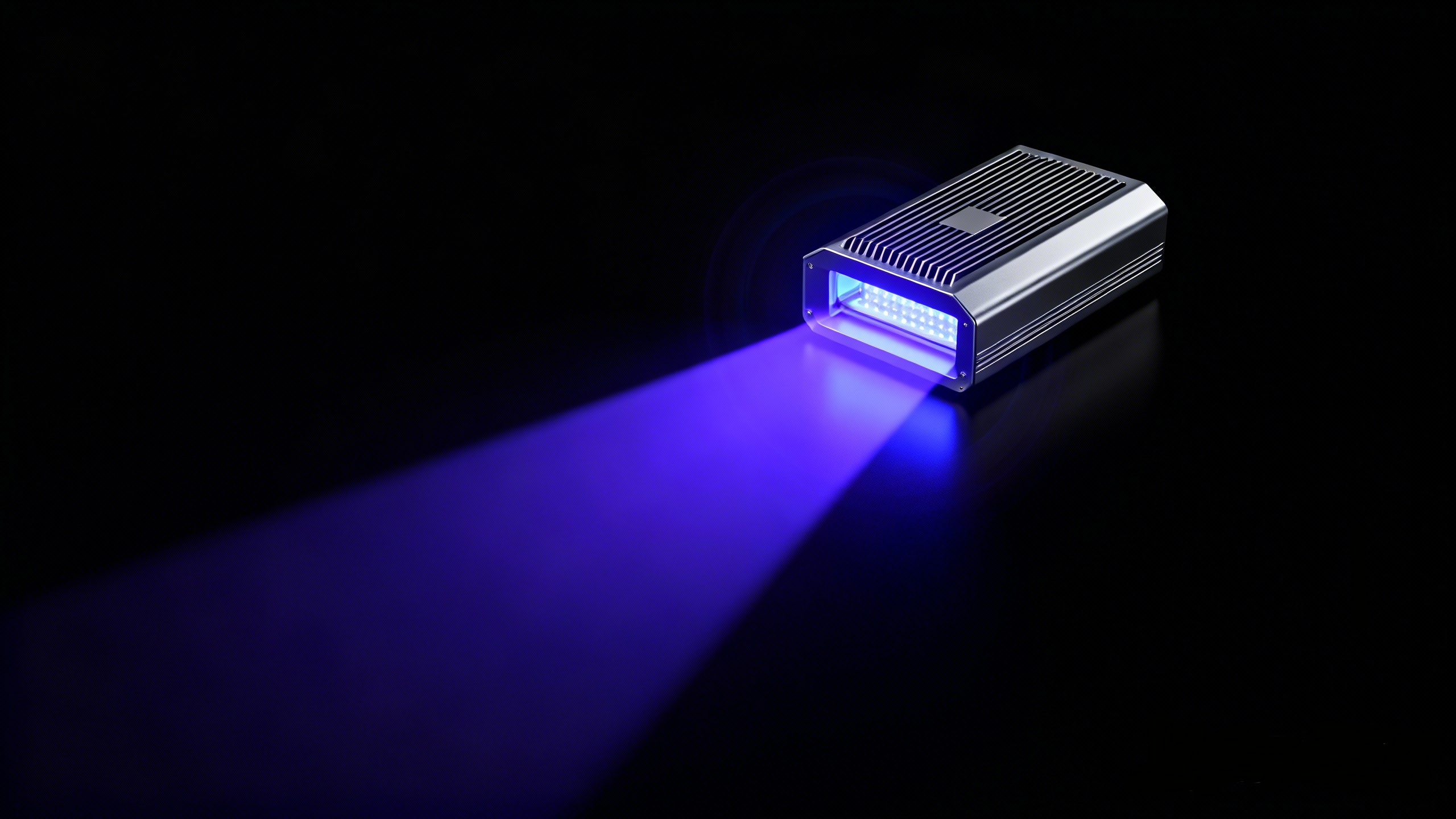

1. UV灯：固化反应的“能量来源”

UV灯是固化系统的核心，其发出的紫外光波长需与UV墨水的光引发剂相匹配（常见波长为365nm、395nm），才能触发墨水的聚合固化反应。目前主流的UV灯有汞灯和LED灯两种：汞灯功率高、固化速度快，适合大面积厚墨层打印（如广告标识的立体LOGO）；LED灯则具备节能、环保、寿命长（可达2万小时以上）、发热低的优势，不会因高温损坏热敏性文创材质（如皮革、纸张），是文创定制领域的优选。
为保证固化效果均匀，UV打印机通常会在喷头后方配置多组UV灯，形成“前低后高”的功率梯度——前端低功率灯先让墨水初步固化，避免墨滴扩散；后端高功率灯完成完全固化，确保墨膜附着力强、耐刮擦。

2. 灯架调节机构：适配多元场景的“灵活手臂”

灯架调节机构可根据承印物的厚度和打印高度，精准调整UV灯与打印表面的距离（通常可调范围为2-10cm）。比如打印厚型广告标识板材（如5cm厚亚克力板）时，灯架升高适配厚度；打印薄型文创书签时，灯架降低，确保紫外光能量集中，固化更彻底。部分高端机型还支持灯架左右、前后的微调，适配不规则形状的承印物（如异形文创摆件）。

3. 冷却装置：保障稳定的“降温后盾”

UV灯工作时会产生一定热量，尤其是汞灯发热量大，若热量积聚，不仅会影响UV灯的寿命，还可能导致承印物变形（如薄型PVC灯片、纸质文创产品）。因此，固化系统配备了专门的冷却装置，常见的有风冷和水冷两种：风冷适用于中小功率UV灯，结构简单、维护方便；水冷则适用于大功率灯组，冷却效率更高，能保障长时间批量打印（如大型广告围挡制作）的稳定性。

核心组成三：传动与承托系统——精准走位的“稳定基石”

传动与承托系统负责带动承印物或喷头精准移动，确保打印图案的位置精度和整体平整度，是实现大尺寸广告标识、异形文创产品精准打印的基础。主要由导轨、伺服电机、平台/传送带、吸附装置组成。

1. 导轨与伺服电机：精准走位的“动力核心”

导轨分为喷头移动导轨和平台移动导轨，分别控制喷头的左右移动和承印物的前后移动。伺服电机为导轨移动提供动力，其优势在于定位精度高（误差可控制在0.1mm以内）、运行平稳，能避免因移动抖动导致的图案模糊或重影。在打印大型广告标识（如10米长的品牌店招）时，伺服电机的精准控制能确保画面拼接无缝；在打印微小文创图案（如指甲盖大小的个性化签章）时，能保证图案位置精准无误。

2. 平台/传送带：承托材质的“适配载体”

根据不同的打印场景，UV打印机配备了不同类型的承托载体：平板式平台适用于刚性材质（如金属板、亚克力、木质文创摆件），平台表面平整，能保证打印面的平整度；传送带式承托则适用于柔性材质（如灯箱软膜、皮革、布料），可实现连续批量打印，提升广告灯箱画面、文创布艺产品的生产效率。部分机型还支持平台升降功能，适配不同厚度的承印物，进一步拓展了打印材质的兼容范围。

3. 吸附装置：固定材质的“防滑抓手”

为避免打印过程中承印物移位，传动系统配备了吸附装置，通过负压将承印物牢牢固定在平台或传送带上。对于平整的刚性材质（如广告标识用的PVC板），采用多孔平台吸附，吸附力均匀；对于柔性材质（如灯箱软膜），则采用边缘吸附或整体吸附，防止材质起皱影响打印精度。在文创产品的小尺寸、异形材质打印中，吸附装置的精准控制能避免材质损坏，同时保证图案定位准确。

核心组成四：控制系统——统筹协同的“指挥中枢”

控制系统是UV打印机的“大脑”，负责统筹协调打印、固化、传动等所有系统的工作，同时接收用户的打印指令（如图案文件、参数设置），实现自动化打印。主要由工业主板、操作面板、打印软件组成。

1. 工业主板：数据处理的“核心枢纽”

工业主板是控制系统的核心硬件，负责接收打印软件传输的图案数据，将其转化为各部件的执行指令（如喷头喷墨、电机移动、UV灯开启），同时实时反馈各部件的工作状态（如墨水余量、打印进度、故障报警）。优质的工业主板具备数据处理速度快、抗干扰能力强的特点，能保障长时间批量打印的稳定性——这对于广告标识的大批量生产至关重要，可有效减少故障停机时间。

2. 操作面板：人机交互的“便捷窗口”

操作面板通常为触摸屏设计，用户可通过面板设置打印参数（如打印精度、速度、UV灯功率）、查看打印进度、调取历史打印任务、处理简单故障。部分高端机型的操作面板还支持离线打印，无需连接电脑即可直接读取U盘内的图案文件，提升了户外移动打印（如现场定制文创产品、临时广告制作）的便捷性。

3. 打印软件：创意转化的“桥梁纽带”

打印软件是连接用户创意与打印机硬件的关键，支持多种格式的图案文件（如JPG、PNG、PDF）导入，同时具备色彩管理、尺寸校准、图层编辑、白墨打底设置、光油叠加编辑等功能。在广告标识制作中，软件可实现大尺寸图案的拼接处理；在文创定制中，可支持个性化文字、图案的实时编辑，让用户的创意快速转化为可打印的指令。优质的打印软件还具备色彩校准功能，能精准还原设计稿的色彩，确保广告标识的品牌色准确无误、文创产品的色彩符合预期。

核心组成五：辅助系统——保障高效运行的“后勤保障”

除了上述核心系统，UV打印机还配备了一系列辅助系统，为高效、稳定打印提供保障，主要包括清洁系统、检测系统、安全保护系统。
清洁系统负责定期清洁喷头表面的残留墨水，避免墨滴堵塞，确保喷头的喷射精度；检测系统包括喷头状态检测、承印物定位检测、墨水余量检测等，能实时发现问题并报警，减少废品率；安全保护系统则涵盖UV灯防护罩、紧急停止按钮、过热保护等，防止操作人员误触紫外光，同时避免设备因异常工况损坏，保障生产安全。

各系统协同逻辑：从创意到成品的完整链路

UV打印机的高效运行，离不开各系统的精准协同：首先，用户通过打印软件导入设计稿，设置好打印参数（材质类型、精度、色彩模式）；随后，控制系统将图案数据解析为喷头的喷墨指令，同时指令传动系统带动承印物到位；接着，供墨系统为喷头稳定供墨，喷头按指令将UV墨水精准喷射到承印物表面；墨水喷射完成的瞬间，固化系统的UV灯即时开启，让墨水快速固化；在整个打印过程中，检测系统实时监测各部件状态，清洁系统定期维护喷头，安全保护系统全程护航。
正是这种“打印-固化-传动”的无缝协同，让UV打印机实现了“即印即干、广材兼容、高精度立体打印”的优势，完美适配广告标识的批量生产、灯箱画面的细腻呈现、文创产品的个性定制等多元需求。

结语：读懂组成，解锁更精准的创意落地

UV打印机的每一个组成部分，都是创意落地的关键支撑——喷头决定精度，固化系统保障效率，传动系统确保稳定，控制系统统筹全局。对于广告、文创行业的从业者而言，读懂UV打印机的核心组成，不仅能帮助他们根据自身需求选择合适的机型（如文创定制优先选LED固化、高精度喷头机型；广告批量生产优先选多喷头、大平台机型），还能通过优化参数设置、做好部件维护，提升打印质量和设备寿命。
随着技术的迭代，UV打印机的各组成部件还在不断升级——更精准的喷头、更节能的LED灯、更智能的控制系统将持续涌现，进一步拓展视觉创作的边界。而掌握核心组成的协同逻辑，方能更好地驾驭这一创意工具，让每一个设计构想都能精准转化为优质的视觉产品。
